Fibrotubo V2




Fibrotubo, Tuberías Fibrocemento (Faber Castell 57/22W) (V2)

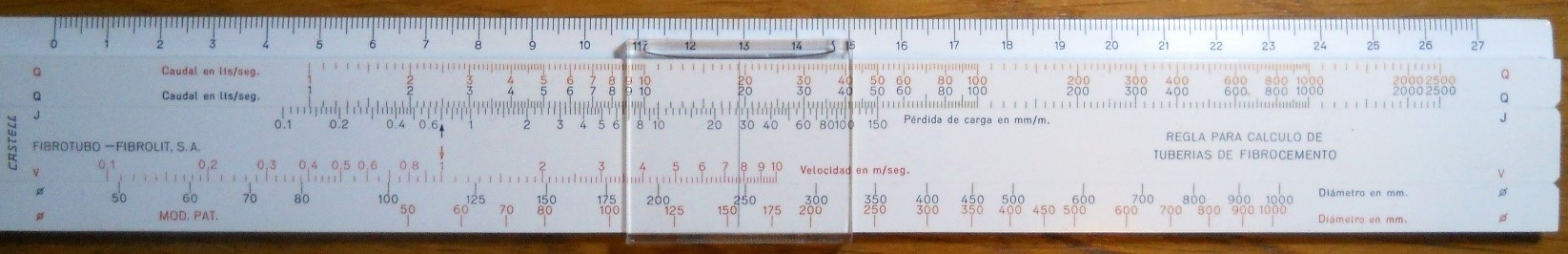

Fibrotubo, Tuberías Fibrocemento (Faber Castell 57/22W) (V2) Vista anverso

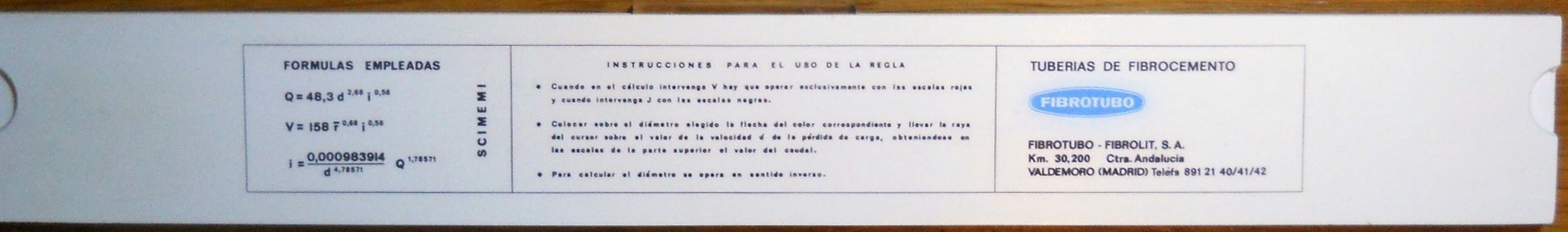

Fibrotubo, Tuberías Fibrocemento (Faber Castell 57/22W) (V2) Vista reverso




Fibrotubo, Tuberías Fibrocemento (Faber Castell 57/22W) (V2) Vista reverso







Diseñador: Fibrotubo
Fabricante: Faber Castell
Material: Plástico
Tipo: RCs, de cuerpo cerrado, de sobremesa
Cuerpo: Largo: 298 mm // ancho: 40 mm // alto: 5,5 mm // escalas: 250 mm
Reglilla: Largo: 298 mm // ancho: 17 mm // alto: 3,6 mm // escalas: 250 mm
Cursor: Tipo: de plástico // largo: 42 mm // ancho: 38,4 mm // alto: --- mm
Fecha fabricación: Febrero de 1976 (o 1978)
Escalas: Cm / (Q caudal), (Q caudal) / (J pérdida de carga), (V velocidad), (Ø diámetro), (Ø diámetro)
Canal del cuerpo: Nombre fabricante, modelo, “made in Germany”
Funda: Funda de plástico
Manual: Instrucciones en el reverso. Se discute el funcionamiento en:

Foro ARC - Faber Castell 57/22W Fibrotubo
Localizable en:
Colección particular.
Historia o comentarios:
Esta segunda versión pierde el texto “publicitario” en rojo (parte pasa a negro) y en el reveso se simplifica la zona de propaganda (solo un logo). Podría ser que la regla con las escalas se fabricara en una serie en 1967 de la que un remanente se completara diez años después (con las marcas comerciales…). También hay un modelo equivalente de Indal (mucho más sencillo) presuntamente anterior.
