PROYECTO  CDD1 POR VICTORY 2K

Plantillas y presentación por Jorge Victoria (alias Victory2K en ARC)

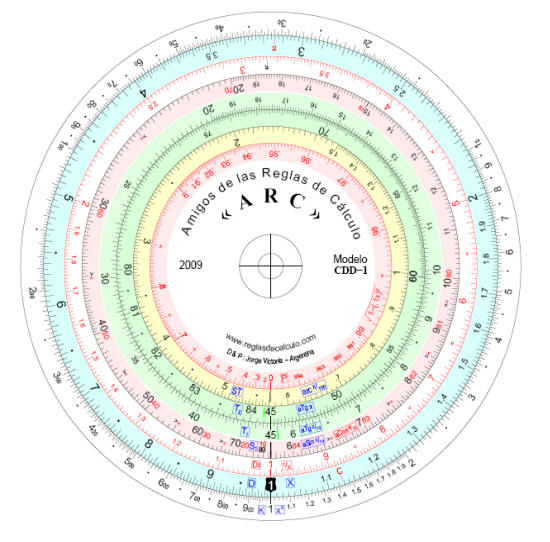

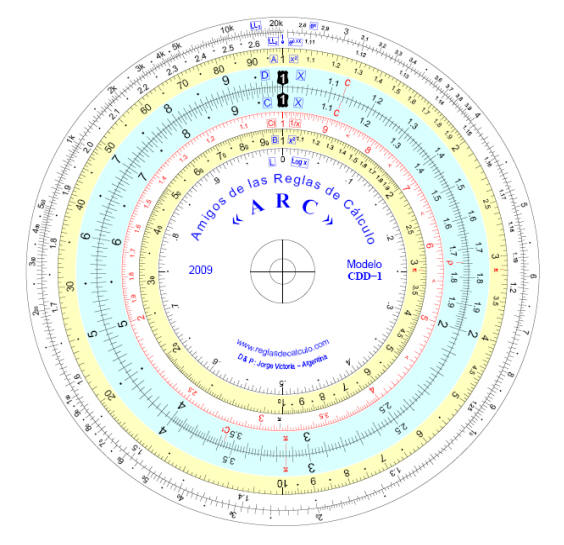

Plantillas CDD1 (el proceso de construcción esta actualmente en desarrollo):

   Tres versiones, todas ellas en formato PDF (cada archivo contiene dos paginas)

   Imprimir ambas páginas del pdf en resolución preferentemente de 600 dpi o más. Asegurarse de que la impresión no afecte la escala del dibujo con efectos como “Expandir” o “Ajustar”. Utilizar papel A4, preferentemente de tipo fotográfico para una optima calidad y resistencia.

    Detalle: El rotor está dimensionado para superponerse 1 mm. sobre el estator. De esta forma, al recortarlo eliminando completamente la línea que demarca el círculo del rotor con cierta holgura, las escalas harán un apropiado contacto sin separaciones blancas.

   Para el resto de los detalles constructivos está su imaginación y habilidad, y las experiencias del grupo que en breve se publicarán (ver detalles en este hilo del foro).







Versión full color.
Para descargar o ver a pantalla completa: cdd1_fc.pdf  125 Kb  (dos paginas)







Versión sin color de fondo.   Para mejor lectura en impresoras o papeles de baja calidad.
Para descargar o ver a pantalla completa: cdd1_sf.pdf  124 Kb  (dos paginas)







Versión monocromática.    Para impresoras láser en Blanco y Negro.
Para descargar o ver a pantalla completa: cdd1_bn.pdf  123 Kb  (dos paginas)







  Presentación en formato Flash SWF, pulse sobre ellas para ir pasando paginas







Desde 31-03-2011
