AUTOCONSTRUCCIÓN DE REGLAS DE CALCULO

La idea es publicar proyectos, plantillas e instrucciones para que de forma "caseril" fácilmente se puedan crear Reglas de Calculo con la funcionalidad de cualquier regla "real" existente.

Con las impresoras actuales de tinta se puede conseguir una precisión mas que aceptable. Nada mejor que seguir uno mismo el proceso de confección de una Regla de Calculo para rememorar, descubrir y reflexionar de como hace ya mas de 100 años se construían reglas..., y sin impresoras como las actuales !!

A quien se anime o ya tenga "auto-construida" una:

     FORO/PORTAL ARC    ARC Hágaselo usted mismo!!!

  Escríbenos!!. Envíanos tus proyectos, comentarios o imágenes para verlas publicadas aquí !!

  Para empezar a practicar...:

  Aquí se puede ver/bajar un archivo PDF aparecido en la revista Scientific American.

  Aquí el mismo PDF en español, aparecido en la versión española de la anterior: Investigación y Ciencia, en Julio del 2006.

 Programa "Galva" para la creación de reglas circulares

  Dos Reglas Circulares en tamaño CD: proyectos CDD1 (by Victory2k) y TT1 (by teruteru)

  Proyectos creados por Victory2K y Teruteru a finales del 2009, y que se complementan perfectamente el uno al otro, partiendo de una idea de e-lento (todos ellos miembros de ARC):

  En estos enlaces del foro se pueden seguir los prolegómenos y mas detalles de construcción, comentados por sus propios autores:

  Sobre la CDD1: http://arc.reglasdecalculo.org/index.php?topic=1147.0

   Sobre la TT1:    http://arc.reglasdecalculo.org/index.php?topic=1145.0

   Otros post relacionados con estos proyectos se pueden encontrar en la sección Hágaselo usted mismo!! del foro ARC

Faberius CD01 by e-lento  Ver mensaje original en el foro	La TT1 terminada, con su gemela FC 8/10 al lado

  Imágenes en formato Flash SWF, pulse sobre ellas para ir pasando paginas

Para ver a pantalla completa o descargar: Presentación CDD1	Para ver a pantalla completa o descargar: Construcción TT1



 Plantillas CDD1 (el proceso de construcción esta actualmente en desarrollo):

   Tres versiones, todas ellas en formato PDF (cada archivo contiene dos paginas)

   Imprimir ambas páginas del pdf en resolución preferentemente de 600 dpi o más. Asegurarse de que la impresión no afecte la escala del dibujo con efectos como “Expandir” o “Ajustar”. Utilizar papel A4, preferentemente de tipo fotográfico para una optima calidad y resistencia.

    Detalle: El rotor está dimensionado para superponerse 1 mm. sobre el estator. De esta forma, al recortarlo eliminando completamente la línea que demarca el círculo del rotor con cierta holgura, las escalas harán un apropiado contacto sin separaciones blancas.

   Para el resto de los detalles constructivos está su imaginación y habilidad, y las experiencias del grupo que en breve se publicarán (ver detalles en el foro).


Versión full color.
Para descargar o ver a pantalla completa: cdd1_fc.pdf  125 Kb  (dos paginas)

Versión sin color de fondo.   Para mejor lectura en impresoras o papeles de baja calidad.
Para descargar o ver a pantalla completa: cdd1_sf.pdf  124 Kb  (dos paginas)

Versión monocromática.    Para impresoras láser en Blanco y Negro.
Para descargar o ver a pantalla completa: cdd1_bn.pdf  123 Kb  (dos paginas)



  Plantillas TT1 y construcción:

    En formato PNG, emulación de la Faber Castell 8/10 en dos resoluciones diferentes: 300 y 600 dpi



Ver/descargar: Exterior 300 dpi	Ver/descargar: Interior 300 dpi	Ver/descargar: Exterior 600 dpi	Ver/descargar: Interior 600 dpi

1. Construcción del cursor.	2. Marcado de la línea del Cursor con una punta y creación del topo frontal

3. Impresión, una vez en papel fotográfico y otra sobre transparencia para impresora láser.	4. Recorte de cara inferior (papel) y recorte del orificio central.

5. Recorte de escala superior (transparencia) y orificio central (15 mm).	6. Fijación de transparencia al CD superior con 4 puntos de superglue en gel.

7. Fijación de la escala de papel a la caja del CD, también con superglue	8. Ensamblaje final, incluyendo la fijación del tope superior al centro de la caja de CD con superglue

8. Detalle del tope superior y cursor, sobre escala superior móvil.	TT1 terminada y lista para su uso.

  Un fenomenal trabajo enviado por Ricardo con materiales de estar "por casa", simple pero completa Regla de Calculo con las escalas K A [B L C] D  en el anverso y tabla de conversiones en el reverso.

   Le falta el cursor, pero en el enlace anterior :"Aqui" del PDF Investigación y Ciencia, aparece como fabricar uno fácilmente.

   Pulsa Aquí para bajar la plantilla en formato PDF (solo 20 Kb.) y  Aquí el proceso en formato DOC.

  Materiales necesarios:

• Hoja de la regla de cálculo impresa en una cartulina.
• Regla.
• Utensilio de corte.
• Pegamento.
• Papel adhesivo.

   Para ampliar información, comentarios y detalles, puedes encontrar al autor en el Foro bajo el alias de Ricardo. Mil gracias a Ricardo y a Carmen (fotografía) por este este estupendo trabajo.

1. Material necesario	2. Cortar la parte fija de la regla de cálculo como se muestra en las fotos. No tirar los trozos de cartulina sobrantes, los emplearemos más adelante.



3. Cortar la parte fija de la regla de cálculo como se muestra en las fotos. No tirar los trozos de cartulina sobrantes, los emplearemos más adelante.	4. Cortar la parte fija de la regla de cálculo como se muestra en las fotos. No tirar los trozos de cartulina sobrantes, los emplearemos más adelante.



5. Por el dorso trazar con un bolígrafo dos líneas, que facilitarán el doblado de la cartulina por las líneas discontinuas.	6. Plegar como se muestra.



7. Plegar como se muestra	8. Aplicar pegamento con cuidado de que éste no llegue donde no debe y juntar las partes a pegar.



9. Aplicar pegamento con cuidado de que éste no llegue donde no debe y juntar las partes a pegar.	10. Aquí todavía no hemos recortado la ventana, se hará más adelante.



11. Cortar un trozo de papel adhesivo de 2,5 a 3,5 veces la altura de la regla.	12. Colocar el papel adhesivo alrededor de la regla de cálculo con cuidado de que no se formen burbujas.



13. Recortar por cada lado el material sobrante.	14. Meter los trozos de cartulina reservados en la regla y con el utensilio de corte eliminamos la ventana.



15. Meter los trozos de cartulina reservados en la regla y con el utensilio de corte eliminamos la ventana.	16. Trazar una línea 4mm por encima de la que viene impresa en la cartulina, para emplearla después como zona de corte (una de las líneas impresas en la cartulina no está bien colocada).



17. Plastificamos la parte móvil de la regla de cálculo.	18. Plastificamos la parte móvil de la regla de cálculo.



19. Recortar por cada lado el material sobrante, teniendo en cuenta que uno de los cortes será por la línea trazada a bolígrafo.	20. Y aquí tenemos nuestra fantástica y económica regla de cálculo.

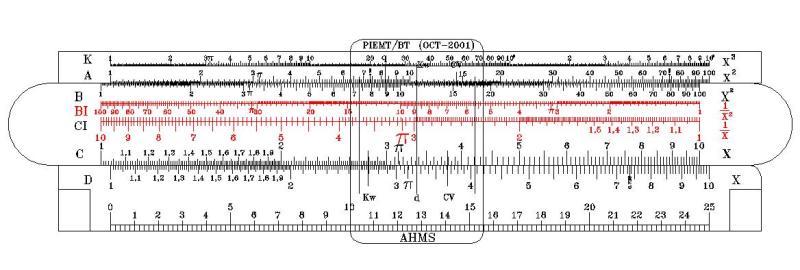

  Proyecto AHMS, plantillas en formato DWG y PDF :

Plantilla creada en formato DWG (Autocad) por Antonio Medina Sanabria, con distintas escalas y ejemplos, que puede servir como base para la creación de prototipos o diseño de plantillas propias. El fichero PDF esta creado a a partir de esta con una resolución de 600 DPI.  ZIP     177 Kb           PDF  1,9 Mb   Para ampliar información, comentarios y detalles, puedes encontrar al autor en el Foro bajo el alias de AHMS.

  E6B Flight Computer,  plantillas en formato DOC  (enviado por Roger Emilio Laria... Gracias  )

Plantillas en formato DOC de uno de los modelos mas extendidos de reglas dedicadas a la ayuda en la navegación aérea, también llamadas computadoras de vuelo.    doc1    22 Kb  doc2  107 Kb  doc3  108 Kb  doc4  56 Kb Como Roger expone: si alguien puede mejorar la construcción será mejor para todos y de ser posible  completar el trabajo con la tabla de deslizamiento para la corrección de vientos y rumbos. El manual de instrucciones de este modelo (en ingles), se encuentra en la sección de manuales



  POST ATLAS CIRCULAR,  Imágenes en formato JPG  (enviado por Álvaro González... Gracias  )

Plantillas/scaner en formato JPG a alta resolución de la regla circular Post Atlas. En este hilo del foro se puede ver este magnifico modelo en "acción": http://arc.reglasdecalculo.org/index.php?topic=733.msg4814#msg4814  jpg1  2,2 Mb  jpg2  1,6 Mb  jpg3   223 Kb Frontal: 2550x2626 Reverso: 2550x2558 Cursores: 1852x1856 El manual de instrucciones de este modelo (en ingles), se encuentra en la sección de manuales





  Enlaces de paginas que he encontrado, todas en ingles...:

  Make your own circular slide rule

  Plantilla e instrucciones para la construcción de una Regla de Calculo circular:

 Printable E6-B Flight Computer  &  http://leewm.freeshell.org/origami/

  Plantillas e instrucciones de una regla circular diseñada para la aeronáutica (la E6-B).

  Aquí están las instrucciones de un reloj marca Torgoen (¿?) para aprender a utilizarla.

 Slide Rules and Calculators

  Chris Gilling's. Con plantillas postscript  y PDF.

  Brian Borchers. Mas que reglas, tablas de Napier, muy interesantes.

  Luis Fernandes, Dept. of Electrical and Computer Engineering, Ryerson University.

  How to make your own slide rule

  De la Web de Sphere Research, buenos ejemplos a seguir...
